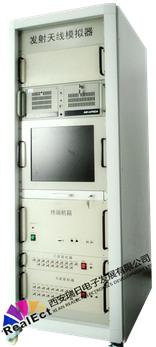

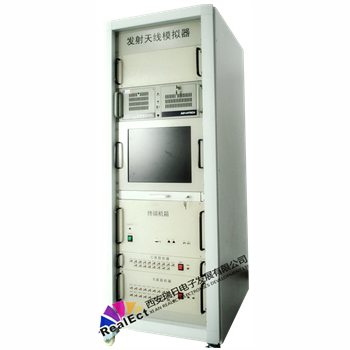

该设备为地面测试设备，模拟大型反射面，用半物理的方法测试得到大型多波束天线的发射波束方向图和同频复用波束之间的载干比（ C/I ），实现对大型多波束天线及转发器的测试。
主要由以下3部分组成：
1.射频通道
- 上变频16路S扩频信号，合路和上变频2路C信号；
- 下变频1路S波段信号（16路扩频码）至140M。
2.终端机箱
- 发射16路3.5M码速率140M中频信号；
- 接收140M中频进行16路扩频码的解扩，将基带信号发送至上位机。
3.工控上位机
- 将基带数据用相关算法进行处理，导入波束成形馈源阵数据，最终得出卫星天线的波束方向图和载干比。
技术参数：
- 2路C波段信号：-40～ -75dBm；6730.2 ～ 6967.5MHz；
- 16路S波段信号：+10～ -25dBm；2170.2 ～ 2197.5MHz；
- 输出信号：+10～-50dBm；1930.2～ 2167.5MHz；
- 系统测试精度：测试权值信息的幅度误差≤0.1dB，相位误差≤0.5度；
- 输出时间稳定度：幅度≤±0.1dB/24h、相位≤0.5度/24h；
- 输出2路C波段信号：-66～ -86dBm，6743.85 ～ 6953.85MHz；
- 输出16路S波段信号：+6～ -14dBm，2172.15 ～ 2195.55MHz；
- 接收S波段信号:+10～ -50dBm，2172.15 ～ 2195.55MHz。
